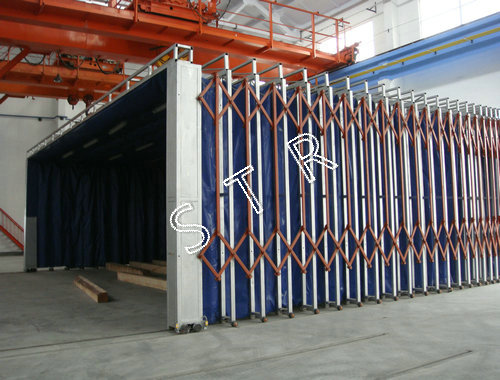

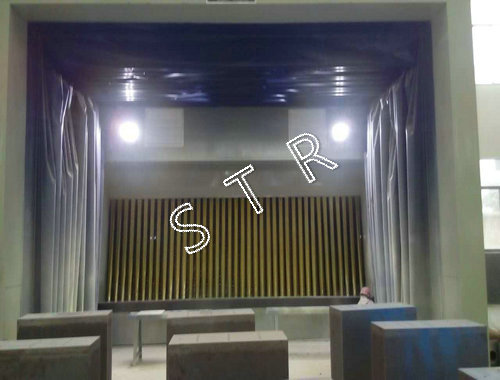

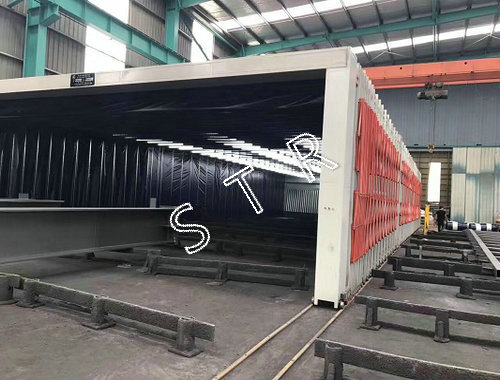

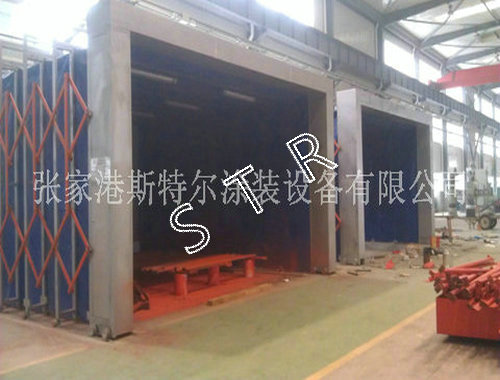

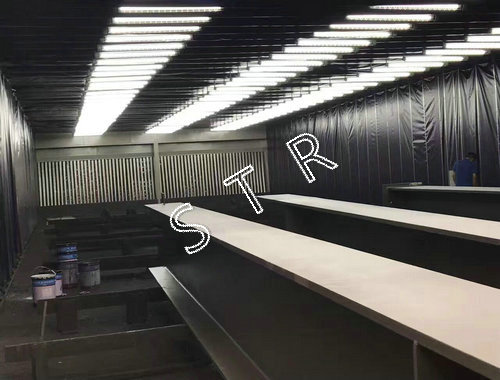

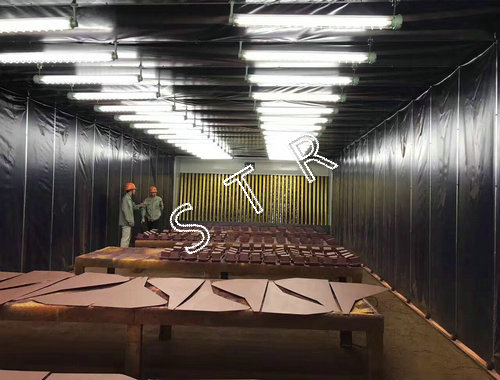

伸縮式噴漆房（請往下瀏覽有大量案例照片）
伸縮式噴漆房（張家港斯特爾生產制造）部分結構功能如下：
1、軌道：采用15kg輕型地軌作為伸縮移動軌道。軌道的起始端和終止端特定位 置設置伸縮限位開關。
2、移動框架室體：由移動龍門架結構、伸縮房體支架、伸縮控制連桿、房體密封布、等組成。
3、移動龍門架結構是伸縮式噴漆房的伸縮牽引支架，它包括了龍門架、伸縮移動驅動架、伸縮警示燈。伸縮動力裝置即伸縮移動架及安裝在伸縮架上的驅動電機、減速箱、主動輪及其傳動系統。移動龍門架安裝在伸縮驅動架上。
4、伸縮房體支架：包括垂直移動框架、橫梁、從動輪。是伸縮房體的主要鋼結構支架系統。用于房體長度方向伸縮受力傳遞和密封布的支撐固定。最后一套支架為固定支架，其余支架的垂直支架底座安裝被動滾輪，用于支撐支架和減少移動阻力。

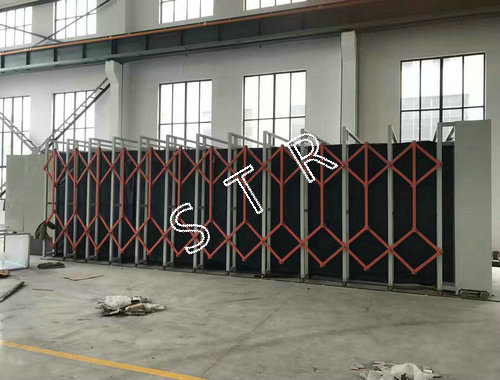

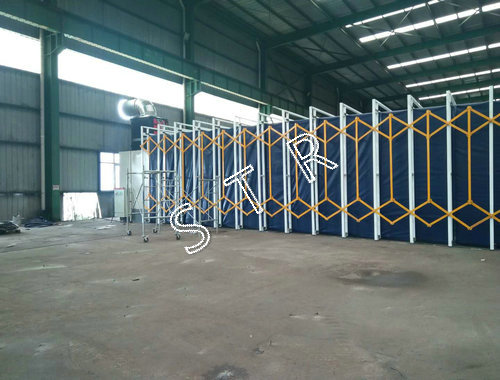

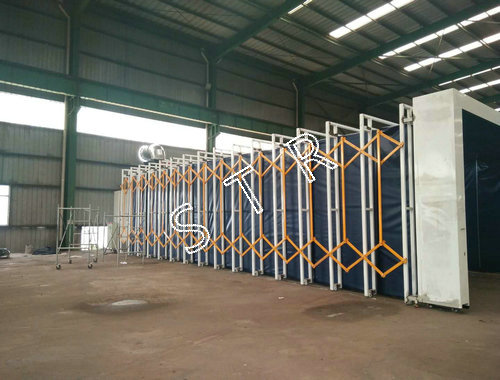

5、伸縮控制系統：分為左右兩組，每組由上下斜連桿、垂直連桿、連接軸套、緊固螺栓、隔離墊片等組成。斜連桿的中間連接軸固定于垂直支架上，兩端與相鄰斜連桿軸連，其中上面一組的最上端軸與垂直連桿連接，并通過垂直連桿與下面一組上部斜連桿連接點連接。龍門架及固定垂直支架通過半連桿與相鄰垂直移動架斜連桿連接。斜連桿的作用是將龍門架的伸縮長度平均分配給移動支架，保證整套房體前后伸縮的一致性。垂直連桿的作用是通過控制上下兩組伸縮連桿的伸縮一致，從而保證龍門架及各移動支架的垂直平移。
6、采用強度覆膜阻燃布作為伸縮噴漆室密封布。
斯特爾伸縮式噴漆房設備基本功能原理：
伸縮式移動噴漆房伸縮式移動噴漆房具有一定的原始長度，是基于增大和縮小伸縮架之間的距離實現房體總長度的變化。采用布幅2000mm的PVC覆膜阻燃布作為密封布。因而每2000mm設計一個帶有走輪的移動支架，移動走輪支架之間設計一個不帶走輪輔助架用于密封布的輔助固定和走輪架收縮后防止走輪碰撞摩擦。伸縮房的伸展收縮動力來自龍門架下安裝的驅動小車。驅動小車安裝驅動電機、減速機、主動輪及其傳動裝置。電機、減速機之間采用鏈條傳動，以保證傳動精確。主動輪采用雙輪驅動，以防止和減少主動輪單輪驅動打滑產生的誤差。同時，為有效消除主動輪打滑，驅動車安裝配重箱以增加主動輪與軌道間的壓力，產生足夠的摩擦力。伸縮控制連桿是保證伸縮房移動架均勻伸展和收縮的有效結構。伸縮連桿左右各一套。每套伸縮連桿包括2組斜連桿和1組豎直連桿。斜連桿中間固定在移動架的上下兩端的特定部位。每個固定點固定2件斜連桿，并與相鄰移動加上的連桿鏈接形成上下2個連接點，因而每兩個移動架之間形成1組4個連接點。每組連接點最上的連接點與自上而下的第3個連接點通過豎直連桿連接在一起。在全等矩形原理下，保證每個伸縮架之間距離一致。斯特爾噴漆房 噴砂房 噴砂機制造廠家www.033122.com
