我公司為南通某玻璃廠設計制造噴砂機交付使用

作者：數控噴砂機-自動噴砂機-蘇州噴砂機-江蘇噴砂機-模具噴砂機-根雕噴砂機-噴砂房-自動噴砂房-環保噴砂房-噴丸房-噴砂機械設備引領者 日期：2016/7/16 18:54:16 來源：www.033122.com

我公司為南通某玻璃廠設計制造噴砂機交付使用！

 主要技術參數
1、噴槍為加壓噴槍，設置2支噴槍，噴槍口徑為φ8mm，噴咀材質為碳化硼。
2、工件進出速度按人工操作情況而定。
3、噴槍工作壓力可在4～7bar內由調壓閥自由調節。
4、噴射距離L=0～350mm。
5、砂粒使用：循環使用。

 噴砂加工方式
工人操作控制系統和裝卸工件，工件表面噴砂由工人手動完成。
加工順序如下：
1、噴砂時，合上電源開關，風機運行；
2、工人裝載工件；
3、啟動噴砂開關，手持噴槍對工件上表面及工件圓周面進行噴砂加工；
4、加工完畢，吹凈槍對工件進行吹凈處理；
5、吹凈完畢，將工件拉出機艙外，進行下一輪工件循環。

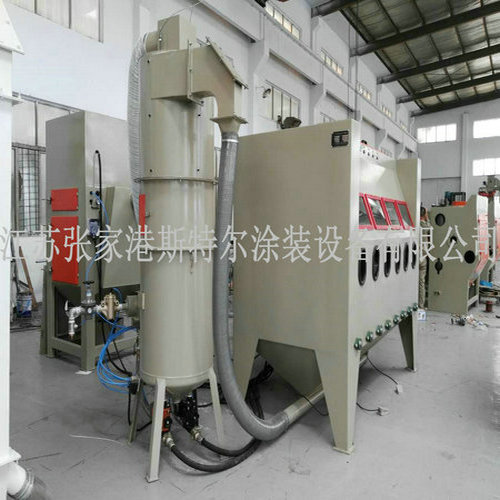

 噴砂機主要結構(見設計方案圖)
1、主機外殼：
采用3mm厚鋼板焊接而成，內表外面噴漆。內部貼3MM 膠皮
機艙下部有過濾網防止大的雜物和工件掉入砂料中。
在吹凈艙內設有吹凈氣槍，吹凈殘留在工件上的砂塵。
在機艙工件進出處設置艙門，由手動開啟。
主機尺寸：2500×1200×1900mm,機艙門尺寸為1000*1300mm.
噴槍采用高壓碳化硼噴槍2只，槍嘴8mm，配備手動吹砂槍1只。照明燈150W*2盞。
2、旋風分離器
旋風分離器外形尺寸：Ф600 mm。
旋風分離器主要由分離器、過濾網等組成。
分離器殼體采用優質低碳鋼板焊接而成，內外表面噴漆處理。
3、除塵系統：
本機配置一臺布袋除塵器，內置4個濾筒，機體尺寸（含風機）為1000X1000X2930mm。廢氣排放可達國家環保排放標準（GB-/T16157-1996）。排放濃度≤ 120mg/m3。
1）機體由2mm優質低碳鋼板焊接而成，內外表面噴漆處理。
2）外形尺寸：1000X1150X2930mm；
3）高壓離心風機，功率為：5.5KW；
4）集塵斗由2mm低碳鋼板焊接而成，內外表面噴漆處理。
5）風管由專用塑膠管。
